HEAT MAP Notation Stochastic

Viewing 14 posts - 1 through 14 (of 14 total)
  • Author
    Posts
  • 09/08/2021 at 3:15 PM #177026 quote
    Antoine
    Participant
    Average

    Bonjour à tous
    Je souhaiterai réaliser une heat map de notation stochastic multi time frame, sur le 1H/2H/4H/J
    Pour cela j’aimerai retourner 4 tranches de signal superposées de 0 jusqu’au 1, du 1 jusqu’à 2 etc..
    Savez vous comment réaliser un plusieurs signaux superposés ?

    Merci par avance

    09/08/2021 at 3:58 PM #177030 quote
    Nicolas
    Keymaster
    Master

    Si j’ai bien compris la demande, il faut faire une sorte de baromètre de 1 à 4 selon la position du stochastique ? Si oui comment sont déterminés les tranches 1,2,3 et 4 ?

    09/08/2021 at 7:00 PM #177040 quote
    Swingueur
    Participant
    Average

    Bonjour,

    J’ai eu fait un indicateur qui transformait un stochastique en barres de couleurs, pour gagner de la place (écran laptop…)

    Pour cela, il suffit de retourner une variable constante à 1, mise en histogramme, et colorée en fonction du code couleur voulu. Par contre, j’avais 8 couleurs (4 zones * 2 états des positions relatives K vs D)

    Pour le multi-timeframe, je dirais : 1/ soit dupliquer l’indicateur et utiliser l’instruction TIMEFRAME 2/soit ajouter une variable de config, et un test conditionnel qui encapsulerait l’instruction TIMEFRAME. Pas sûr que l’option 2 soit faisable (j’avais testé de mettre un if autour de DEFPARAM sans succès). Dans les deux cas, il faudra dupliquer l’indicateur sur le graphique pour avoir 4 histogrammes colorés.

    A voir si c’est cela que vous avez en tête.

    Fabrice

    09/09/2021 at 7:09 AM #177075 quote
    Nicolas
    Keymaster
    Master

    En effet on ne peut pas encapsuler TIMEFRAME dans un if/endif.

    Ceci étant je pense qu’on peut quand même créer 4 histogrammes selon les résultats de 4 timeframes différents dans le même code. J’attends plus d’informations sur la demande pour commencer à coder quelque chose, pour éviter de perdre du temps 🙂

    09/09/2021 at 10:37 AM #177116 quote
    Antoine
    Participant
    Average

    Cette notation stochastic est basée sur l’évolution du K et du D de chaque Time Frame entre différentes tranches de 0 à 100.

    L’objectif aujourd’hui est de traiter chaque time frame indépendamment et retourner 3 couleurs par time frame:
    – Rouge baissier
    – Bleu Mouvements Baissier Neutre
    – Bleu Mouvement Haussier Neutre
    – Vert Haussier

    Je souhaiterai pouvoir retourner plusieurs signaux superposés :
    – 0 à 1 Couleurs du Time Frame 1h
    – 1 à 2 Couleurs du Time Frame 2h
    – 2 à 3 Couleurs du Time Frame 4h
    – 3 à 4 Couleurs du Time Frame J

    La première étape serait d’avoir une bonne traduction couleur de l’évolution du stochastic sur un même graphique

    A l’heure actuelle j’ai uniquement traduit les mouvements baissiers et baissier neutre

    Je ne suis pas encore satisfait de l’interprétation couleur qui est retournée par mon code.

    Je vais vous joindre mes premières étapes de code pour que l’on puisse travailler ensemble et recouper nos idées.

    Le prototype demande encore quelques heures de travail ^^

    La stratégie appliquée serait d’attendre une couleur simultanée entre les différentes Time Frame

    Le 1h passe du bleu ou vert : au rouge avec le 2h/4h/J rouge
    Le 1h passe du bleu ou rouge : au vert avec le 2h/4h/J vert

    Je pense que cette synthèse MTF stochastic serait très pertinente et augmenterait la fiabilité probabilité.
    Cela nous permettrait également de ne plus avoir d’interprétation “humaine” sur chaque Time Frame

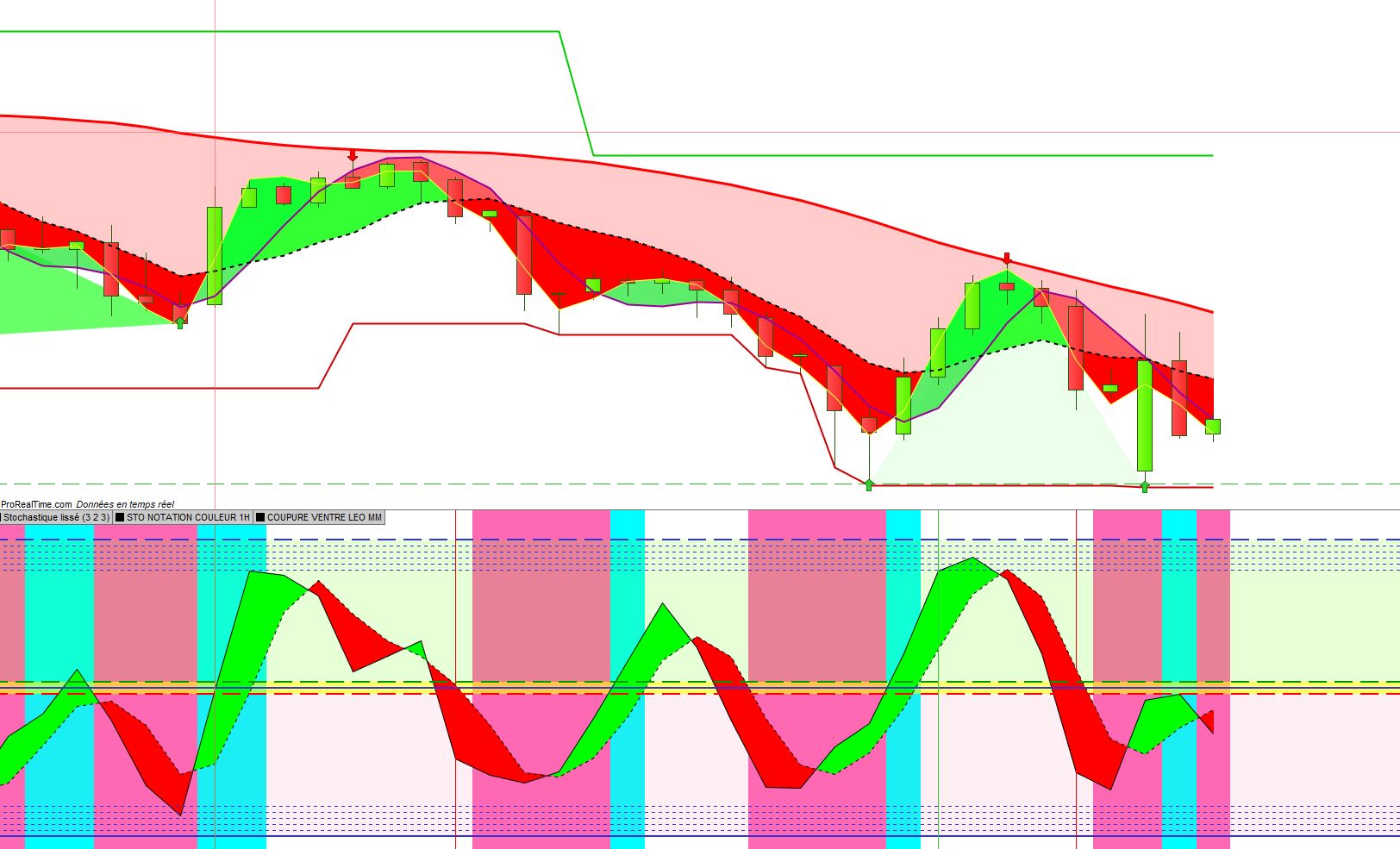

    TEST-STO.jpg TEST-STO.jpg
    09/09/2021 at 10:39 AM #177118 quote
    Antoine
    Participant
    Average
    TIMEFRAME(1 HOUR)
K4d=Stochastic[3,2](close)
D4d=average[3](K4d)

//d<30
IF (d4d[0]<30 and d4d[0]>d4d[1]) THEN
backgroundcolor (255,105,180) ///rouge
elsif (d4d[0]<30 and d4d[0]<d4d[1]) THEN
backgroundcolor (255,105,180) ///rouge
endif

//30<d<50
if (d4d[0]<50 AND d4d[0]>30 and d4d[0]>d4d[1]) THEN
backgroundcolor (0,255,255) ///bleu
elsif (d4d[0]<50 AND d4d[0]>30 and d4d[0]<d4d[1]) THEN
backgroundcolor (255,105,180) ///rouge
endif

//d<30
if (d4d[0]<30 and K4d[0]>K4d[1]) THEN
backgroundcolor (0,255,255) ///bleu
elsif (d4d[0]<30 and K4d[0]<K4d[1]) THEN
backgroundcolor (255,105,180) ///rouge
endif

//30<d<50
if (d4d[0]<50 AND d4d[0]>30 and K4d[0]>K4d[1]) THEN
backgroundcolor (0,255,255) ///bleu
elsif (d4d[0]<50 AND d4d[0]>30 and K4d[0]<K4d[1]) THEN
backgroundcolor (255,105,180)///rouge
endif

//d<30
IF (d4d[0]<30 and k4d[0]>d4d[0]) THEN
backgroundcolor (255,105,180)///rouge
elsif (d4d[0]<30 and k4d[0]<d4d[0]) THEN
backgroundcolor (255,105,180)///rouge
endif

//30<d<50
if (d4d[0]<50 AND d4d[0]>30 and k4d[0]>d4d[0]) THEN
backgroundcolor (0,255,255) ///bleu
elsif (d4d[0]<50 AND d4d[0]>30 and k4d[0]<d4d[0]) THEN
backgroundcolor (255,105,180)///rouge
endif

//d<30
IF (d4d[0]<30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<15)) THEN
backgroundcolor (255,105,180)///rouge
elsif (d4d[0]<30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<15)) THEN
backgroundcolor (255,105,180)///rouge
endif

//d<30
IF (d4d[0]<30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<30) and (abs(k4d[1]-k4d[0])>15)) THEN
backgroundcolor (255,105,180)///rouge
elsif (d4d[0]<30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<30)and (abs(k4d[1]-k4d[0])>15)) THEN
backgroundcolor (255,105,180)///rouge
endif

//d<30
IF (d4d[0]<30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<45) and (abs(k4d[1]-k4d[0])>30)) THEN
backgroundcolor (255,105,180) ///rouge
elsif (d4d[0]<30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<45)and (abs(k4d[1]-k4d[0])>30)) THEN
backgroundcolor (0,255,255) ///bleu
endif

//d<30
IF (d4d[0]<30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])>45) ) THEN
backgroundcolor (255,105,180)///rouge
elsif (d4d[0]<30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])>45)) THEN
backgroundcolor (0,255,255)///bleu
else
cj9=0
endif

//30<d<50
IF (d4d[0]<50 AND d4d[0]>30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<15)) THEN
backgroundcolor (255,105,180) ///rouge
elsif (d4d[0]<50 AND d4d[0]>30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<15)) THEN
backgroundcolor (0,255,255)///bleu
endif

//30<d<50
IF (d4d[0]<50 AND d4d[0]>30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<30) and (abs(k4d[1]-k4d[0])>15)) THEN
backgroundcolor (255,105,180)///rouge
elsif (d4d[0]<50 AND d4d[0]>30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<30) and (abs(k4d[1]-k4d[0])>15)) THEN
backgroundcolor (0,255,255) ///bleu
endif

//30<d<50
IF (d4d[0]<50 AND d4d[0]>30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])<45) and (abs(k4d[1]-k4d[0])>30)) THEN
backgroundcolor (255,105,180) ///rouge
elsif (d4d[0]<50 AND d4d[0]>30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])<45) and (abs(k4d[1]-k4d[0])>30)) THEN
backgroundcolor (0,255,255)///bleu
endif

//30<d<50
IF (d4d[0]<50 AND d4d[0]>30 and k4d[0]<d4d[0] and (abs(k4d[1]-k4d[0])>45) ) THEN
backgroundcolor (255,105,180) ///rouge
elsif (d4d[0]<50 AND d4d[0]>30 and k4d[0]>d4d[0] and (abs(k4d[1]-k4d[0])>45) ) THEN
backgroundcolor (0,255,255) ///bleu
endif

Return
    09/09/2021 at 1:44 PM #177144 quote
    Nicolas
    Keymaster
    Master

    Comme le code est assez long, je te mets sur la piste avec les deux premières conditions:

    TIMEFRAME(1 HOUR)
K4d=Stochastic[3,2](close)
D4d=average[3](K4d)

//d<30
IF (d4d[0]<30 and d4d[0]>d4d[1]) THEN
//backgroundcolor (255,105,180) ///rouge
r=255
g=105
b=180
elsif (d4d[0]<30 and d4d[0]<d4d[1]) THEN
//backgroundcolor (255,105,180) ///rouge
r=255
g=105
b=180
endif

//30<d<50
if (d4d[0]<50 AND d4d[0]>30 and d4d[0]>d4d[1]) THEN
//backgroundcolor (0,255,255) ///bleu
r=0
g=255
b=255
elsif (d4d[0]<50 AND d4d[0]>30 and d4d[0]<d4d[1]) THEN
//backgroundcolor (255,105,180) ///rouge
r=0
g=255
b=255
endif

timeframe(default)
drawtext("█",barindex,0,dialog,bold,20) coloured(r,g,b)


Return 0

    On définit le code couleur RGB (red,green,blue) en fonction de tes conditions et on à la fin on trace un rectangle unique avec ces couleurs sur la valeur 0.

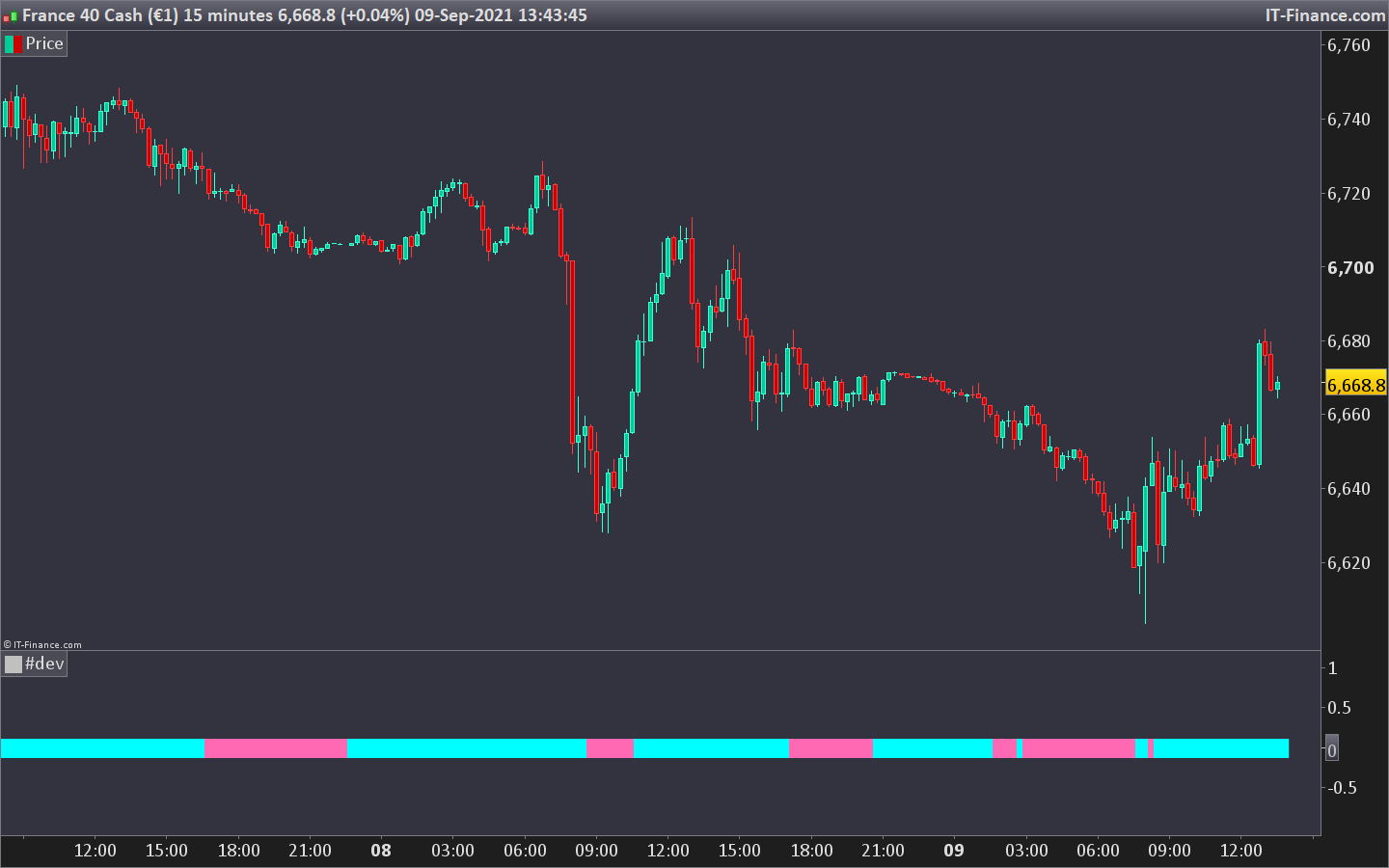

    drawtext-heatmap.png drawtext-heatmap.png
    09/09/2021 at 1:57 PM #177146 quote
    Antoine
    Participant
    Average

    Merci beaucoup Nicolas !
    Que penses tu de l’idée ?

    09/10/2021 at 10:01 AM #177191 quote
    Nicolas
    Keymaster
    Master

    C’est amusant, fait nous part du code complet pour qu’on puisse voir comment améliorer l’ensemble.

    09/12/2021 at 12:16 PM #177303 quote
    Antoine
    Participant
    Average
    TIMEFRAME(1 HOUR)
K4a=Stochastic[3,2](close)
D4a=average[3](K4a)

If K4a[0]<50 Then
Baisse=1
Else
Baisse=0
Endif

If K4a[0]>50 Then
Hausse=1
Else
Hausse=0
Endif

///rouge
IF ( D4a[0]<65 AND D4a[0]<D4a[1] and K4a[0]<D4a[0] and K4a[0]<30 and K4a[0]<K4a[1]) THEN
R=255
G=105
B=180
X1=1
Else
X1=0
endif

IF (D4a[0]<55 and K4a[0]<D4a[0] and D4a[0]<D4a[1]) THEN
R=255
G=105
B=180
X2=1
Else
X2=0
endif

IF (D4a[0]<20) THEN
R=255
G=105
B=180
X3=1
Else
X3=0
endif

////vert
IF (D4a[0]>35 AND D4a[0]>D4a[1] and K4a[0]>D4a[0] and K4a[0]>70 and K4a[0]>K4a[1]) THEN
R=0
G=255
B=127
X4=1
Else
X4=0
endif

IF (D4a[0]>55 and K4a[0]>D4a[0] and D4a[0]>D4a[1]) THEN
R=0
G=255
B=127
X5=1
Else
X5=0
endif

IF (D4a[0]>80) THEN
R=0
G=255
B=127
X6=1
Else
X6=0
endif

/////////////////////////Si neutre dans de la baisse
IF (X1+X2+X3)=0 and Baisse=1 Then
R=255
G=255
B=255
Endif

/////////////////////////Si neutre dans de la hausse
IF (X4+X5+X6)=0 and Hausse=1 Then
R=255
G=255
B=255
Endif

TIMEFRAME(2 HOUR)
K4b=Stochastic[3,2](close)
D4b=average[3](K4b)

If K4B[0]<50 Then
Baisse2=1
Else
Baisse2=0
Endif

If K4B[0]>50 Then
Hausse2=1
Else
Hausse2=0
Endif

///rouge
IF (D4b[0]<65 AND D4b[0]<D4b[1] and K4b[0]<D4b[0] and K4b[0]<30 and K4b[0]<K4b[1]) THEN
R1=255
G1=105
B1=180
X7=1
Else
X7=0
endif

IF (D4b[0]<55 and K4b[0]<D4b[0] and D4b[0]<D4b[1]) THEN
R1=255
G1=105
B1=180
X8=1
Else
X8=0
endif

IF (D4b[0]<20) THEN
R1=255
G1=105
B1=180
X9=1
Else
X9=0
endif

////veR1t
IF (D4b[0]>35 AND D4b[0]>D4b[1] and K4b[0]>D4b[0] and K4b[0]>70 and K4b[0]>K4b[1]) THEN
R1=0
G1=255
B1=127
X10=1
Else
X10=0
endif

IF (D4b[0]>55 and K4b[0]>D4b[0] and D4b[0]>D4b[1]) THEN
R1=0
G1=255
B1=127
X11=1
Else
X11=0
endif

IF (D4b[0]>80) THEN
R1=0
G1=255
B1=127
X12=1
Else
X12=0
endif

/////////////////////////Si neutre dans de la baisse
IF (X7+X8+X9)=0 and Baisse2=1 Then
R1=255
G1=255
B1=255
Endif

/////////////////////////Si neutre dans de la hausse
IF (X10+X11+X12)=0 and Hausse2=1 Then
R1=255
G1=255
B1=255
Endif

TIMEFRAME(4 HOUR)
K4c=Stochastic[3,2](close)
D4c=average[3](K4c)

If K4C[0]<50 Then
Baisse3=1
Else
Baisse3=0
Endif

If K4C[0]>50 Then
Hausse3=1
Else
Hausse3=0
Endif


///rouge
IF (D4c[0]<65 AND D4c[0]<D4c[1] and K4c[0]<D4c[0] and K4c[0]<30 and K4c[0]<K4c[1]) THEN
R20=255
G20=105
B20=180
X13=1
Else
X13=0
endif

IF (D4c[0]<55 and K4c[0]<D4c[0] and D4c[0]<D4c[1]) THEN
R20=255
G20=105
B20=180
X14=1
Else
X14=0
endif

IF (D4c[0]<20) THEN
R20=255
G20=105
B20=180
X15=1
Else
X15=0
endif

////veR1t
IF (D4c[0]>35 AND D4c[0]>D4c[1] and K4c[0]>D4c[0] and K4c[0]>70 and K4c[0]>K4c[1]) THEN
R20=0
G20=255
B20=127
X16=1
Else
X16=0
endif

IF (D4c[0]>55 and K4c[0]>D4c[0] and D4c[0]>D4c[1]) THEN
R20=0
G20=255
B20=127
X17=1
Else
X17=0
endif

IF (D4c[0]>80) THEN
R20=0
G20=255
B20=127
X18=1
Else
X18=0
endif

/////////////////////////Si neutre dans de la baisse
IF (X13+X14+X15)=0 and Baisse3=1 Then
R20=255
G20=255
B20=255
Endif

/////////////////////////Si neutre dans de la hausse
IF (X16+X17+X18)=0 and Hausse3=1 Then
R20=255
G20=255
B20=255
Endif

TIMEFRAME(1 Day)
K4d=Stochastic[3,2](close)
D4d=average[3](K4d)

If K4D[0]<50 Then
Baisse4=1
Else
Baisse4=0
Endif

If K4D[0]>50 Then
Hausse4=1
Else
Hausse4=0
Endif

///rouge
IF (D4d[0]<65 AND D4d[0]<D4d[1] and K4d[0]<D4d[0] and K4d[0]<30 and K4d[0]<K4d[1]) THEN
R30=255
G30=105
B30=180
X19=1
Else
X19=0
endif

IF (D4d[0]<55 and K4d[0]<D4d[0] and D4d[0]<D4d[1]) THEN
R30=255
G30=105
B30=180
X20=1
Else
X20=0
endif

IF (D4d[0]<20) THEN
R30=255
G30=105
B30=180
X21=1
Else
X21=0
endif

////veR1t
IF (D4d[0]>35 AND D4d[0]>D4d[1] and K4d[0]>D4d[0] and K4d[0]>70 and K4d[0]>K4d[1]) THEN
R30=0
G30=255
B30=127
X22=1
Else
X22=0
endif

IF (D4d[0]>55 and K4d[0]>D4d[0] and D4d[0]>D4d[1]) THEN
R30=0
G30=255
B30=127
X23=1
Else
X23=0
endif

IF (D4d[0]>80) THEN
R30=0
G30=255
B30=127
X24=1
Else
X24=0
endif

/////////////////////////Si neutre dans de la baisse
IF (X19+X20+X21)=0 and Baisse4=1 Then
R30=255
G30=255
B30=255
Endif

/////////////////////////Si neutre dans de la hausse
IF (X22+X23+X24)=0 and Hausse4=1 Then
R30=255
G30=255
B30=255
Endif

timeFrame(default)
drawtext("█",barindex,0,dialog,bold,20) coloured(r,g,b)
drawtext("█",barindex,1,dialog,bold,20) coloured(r1,g1,b1)
drawtext("█",barindex,2,dialog,bold,20) coloured(r20,g20,b20)
drawtext("█",barindex,3,dialog,bold,20) coloured(r30,g30,b30)

Return 0, 1, 2, 3
    09/12/2021 at 12:23 PM #177304 quote
    Antoine
    Participant
    Average

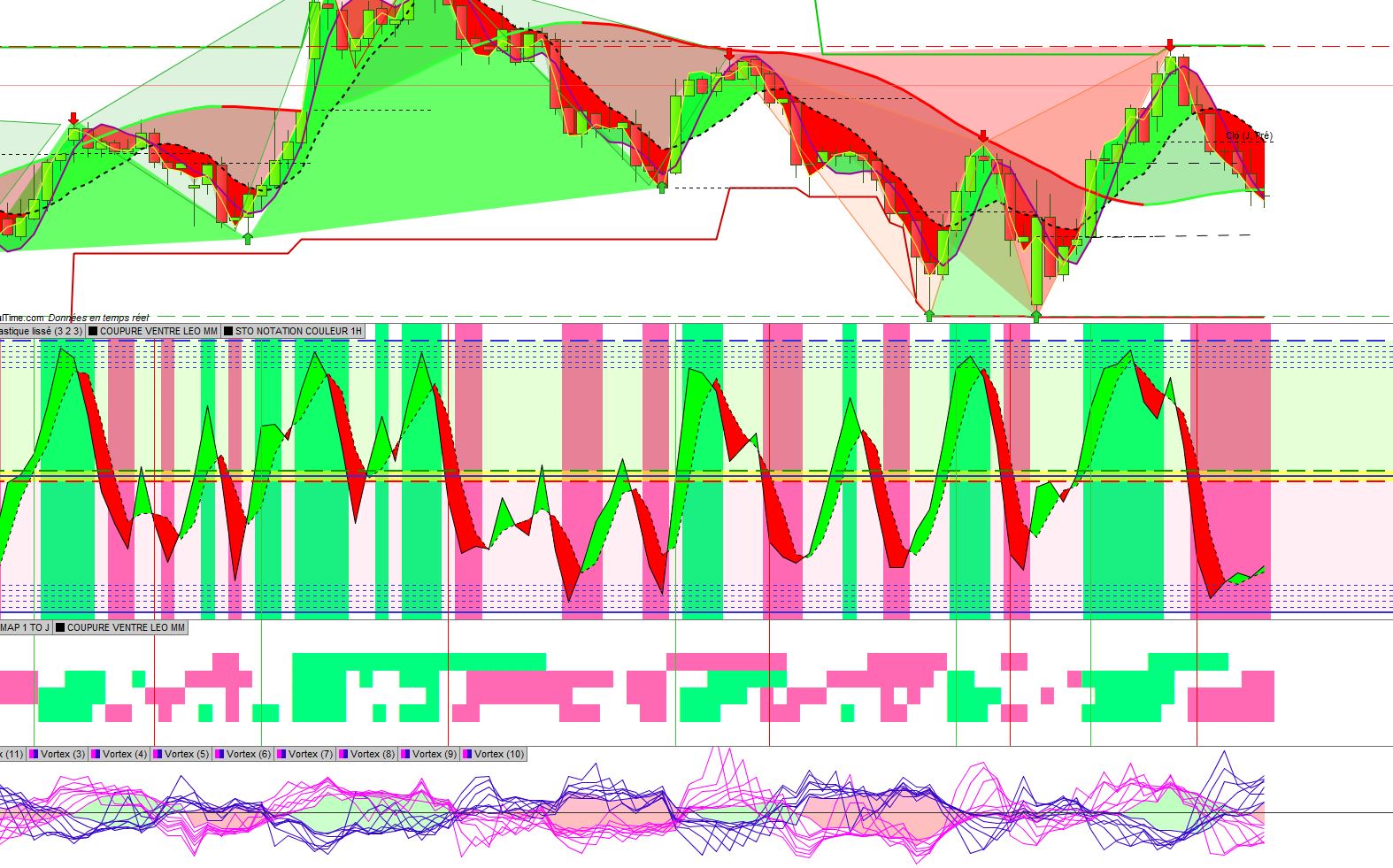

    Voila à quoi ressemble l’indicateur sur le TMF 1h, donnez moi des idées pour que l’on puisse l’améliorer !

    Heat-Map.jpg Heat-Map.jpg
    09/13/2021 at 9:58 AM #177385 quote
    Nicolas
    Keymaster
    Master

    Merci pour le retour avec le code complet, cela me fait penser à un téléscripteur 😆

    Au niveau heatmap sur une large plage de données sur la stochastique, on avait cela à l’époque: https://www.prorealcode.com/topic/possible-to-code-this-in-prt/page/2/#post-101985

    spe5.jpg spe5.jpg
    09/13/2021 at 10:25 AM #177398 quote
    Antoine
    Participant
    Average

    Pas de soucis j’apprends beaucoup des idées de chacun
    Qu’est ce que tu penses que je pourrais amélioré, as-tu d’autres idées ?
    Quel message vous avez voulu faire ressortir à travers cette ancienne Heat MAP ?

    Pour ma part l’idée était d’enlever l’interprétation visuelle du stochastic en MTF et de le retranscrire sous forme de couleur.
    Je prends mes positions sur le TMF 1h, c’est pourquoi je vais établir une stratégie sur le 30mn – 1h – 2h (voir plus)
    L’ objectif serait de savoir comment le 1h va être impacté par le présent et comment est-ce qu’il va tenir dans le temps.

    09/13/2021 at 3:04 PM #177427 quote
    Nicolas
    Keymaster
    Master

    L’idée de cet ancien code est de simplement visualiser le degré de 0 à 100 des stochastic de x à y périodes. Une stochastique étant un simple thermomètre de la valeur du prix entre les 2 dernières bornes plus haut / plus bas, si un grand nombre de stochastique est rouge alors un breakout majeur s’opère par le bas.

  • Author
    Posts
Viewing 14 posts - 1 through 14 (of 14 total)
  • You must be logged in to reply to this topic.

HEAT MAP Notation Stochastic


ProBuilder : Indicateurs & Outils Personnalisés

New Reply
Author
author-avatar
Antoine @antoine83640 Participant
Summary

This topic contains 13 replies,
has 3 voices, and was last updated by Nicolas
4 years, 6 months ago.

Topic Details
Forum: ProBuilder : Indicateurs & Outils Personnalisés
Language: French
Started: 09/08/2021
Status: Active
Attachments: 4 files
Logo Logo
Loading...
Do you like cookies? 🍪 We use cookies to ensure you get the best experience on our website. (Learn more)
©2026 ProRealCode - Trading & Coding with ProRealTime™
