Dégradé de couleur dans une ellipse

• 01/09/2026 at 8:59 AM #255165
  turame

  Bonjour,

  Y a t il un moyen pour colorier l’intérieur d’une ellipse en arc en ciel ?

  Merci



  turame

  Participant

  Topics: 30

  Replies: 117

  Been thanked: 14 times
  01/09/2026 at 10:17 AM #255169
  Iván

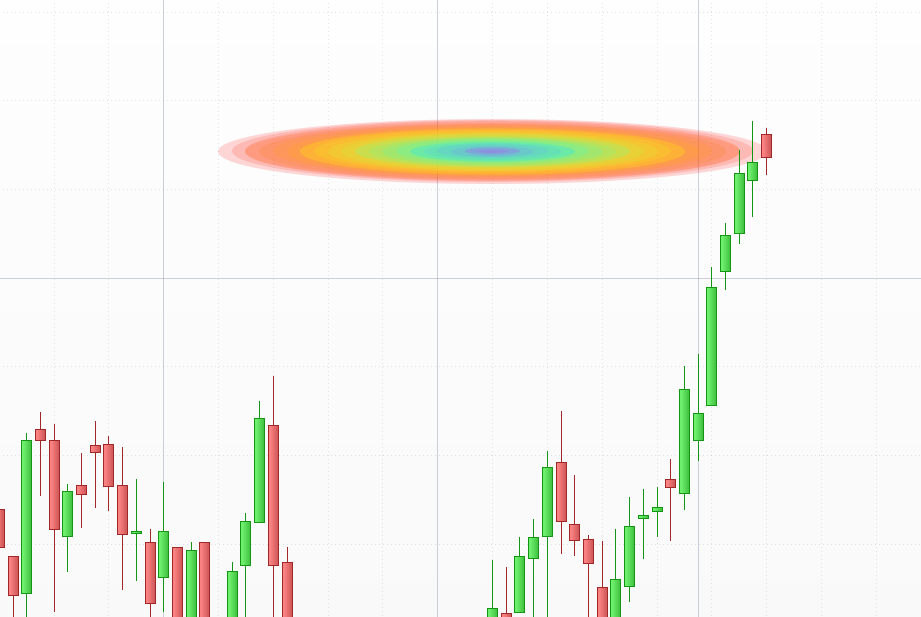

  Bonjour. Il n’y a pas moyen de le faire avec l’instruction native… Je pense qu’on pourrait utiliser une boucle qui parcourt les couleurs de l’arc-en-ciel et dessine des ellipses concentriques.

  defparam drawonlastbaronly=true //----------------------------------------------------- // Rainbow Ellipse Template - Optimized Gradient //----------------------------------------------------- // Variables for the area xStart = barindex[40] yTop = high + 20 * pipsize xEnd = barindex yBottom = low - 20 * pipsize // Resolution: more steps = higher quality gradient totalSteps = 25 // Calculating increments widthStep = (xEnd - xStart) / (2 * totalSteps) heightStep = (yTop - yBottom) / (2 * totalSteps) FOR i = 0 TO totalSteps DO // Current coordinates calculation currentX1 = xStart + (i * widthStep) currentY1 = yTop - (i * heightStep) currentX2 = xEnd - (i * widthStep) currentY2 = yBottom + (i * heightStep) // Smooth Rainbow Transition Logic // Division in 3 segments to cover the full spectrum IF i < (totalSteps / 3) THEN // Segment 1: Red to Yellow rVal = 255 gVal = (i * 255) / (totalSteps / 3) bVal = 0 ELSIF i < (2 * totalSteps / 3) THEN // Segment 2: Yellow to Cyan rVal = 255 - (((i - (totalSteps / 3)) * 255) / (totalSteps / 3)) gVal = 255 bVal = ((i - (totalSteps / 3)) * 255) / (totalSteps / 3) ELSE // Segment 3: Cyan to Magenta rVal = ((i - (2 * totalSteps / 3)) * 255) / (totalSteps / 3) gVal = 255 - (((i - (2 * totalSteps / 3)) * 255) / (totalSteps / 3)) bVal = 255 ENDIF // Transparency settings alphaVal = 40 // Execution of drawing DRAWELLIPSE(currentX1, currentY1, currentX2, currentY2) FILLCOLOR(rVal, gVal, bVal, alphaVal) COLOURED(0, 0, 0, 0) NEXT RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

  defparam drawonlastbaronly=true //----------------------------------------------------- // Rainbow Ellipse Template - Optimized Gradient //----------------------------------------------------- // Variables for the area xStart = barindex[40] yTop = high + 20 * pipsize xEnd = barindex yBottom = low - 20 * pipsize   // Resolution: more steps = higher quality gradient totalSteps = 25   // Calculating increments widthStep = (xEnd - xStart) / (2 * totalSteps) heightStep = (yTop - yBottom) / (2 * totalSteps)   FOR i = 0 TO totalSteps DO    // Current coordinates calculation    currentX1 = xStart + (i * widthStep)    currentY1 = yTop - (i * heightStep)    currentX2 = xEnd - (i * widthStep)    currentY2 = yBottom + (i * heightStep)       // Smooth Rainbow Transition Logic    // Division in 3 segments to cover the full spectrum    IF i < (totalSteps / 3) THEN       // Segment 1: Red to Yellow       rVal = 255       gVal = (i * 255) / (totalSteps / 3)       bVal = 0    ELSIF i < (2 * totalSteps / 3) THEN       // Segment 2: Yellow to Cyan       rVal = 255 - (((i - (totalSteps / 3)) * 255) / (totalSteps / 3))       gVal = 255       bVal = ((i - (totalSteps / 3)) * 255) / (totalSteps / 3)    ELSE       // Segment 3: Cyan to Magenta       rVal = ((i - (2 * totalSteps / 3)) * 255) / (totalSteps / 3)       gVal = 255 - (((i - (2 * totalSteps / 3)) * 255) / (totalSteps / 3))       bVal = 255    ENDIF       // Transparency settings    alphaVal = 40       // Execution of drawing    DRAWELLIPSE(currentX1, currentY1, currentX2, currentY2) FILLCOLOR(rVal, gVal, bVal, alphaVal) COLOURED(0, 0, 0, 0) NEXT   RETURN

  1 user thanked author for this post.

  robertogozzi



  Iván

  Moderator

  Topics: 0

  Replies: 2004

  Been thanked: 914 times
  01/09/2026 at 10:59 AM #255173
  turame

  Super merci. Je vais regarder ça.  J’étais parti sur la piste des segments. Ca rend pas mal. je posterai quand j’aurai terminé.



  turame

  Participant

  Topics: 30

  Replies: 117

  Been thanked: 14 times
  01/09/2026 at 1:54 PM #255176
  turame

  Ivan,

  Voici ce que j’ai pu coder pour colorer un cercle en dégradé grâce à des segments :

  Cercle - dégradé de couleur

  p=1000 for i = 0 to p x=400/p*(i) y=SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) yprime=-SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) z=p/4 if x<= 400*1/4 then r=255 g=165/z*i b=0 elsif x <= 400*2/4 then r=255 g=165+(255-165)/z*(i-z*1) b=0 elsif x <= 400*3/4 then r=255-255/z*(i-z*2) g=255 b=0 elsif x <= 400 then r=0 g=255-(255-128)/z*(i-z*3) b=0 endif drawsegment(-105+x,0+y,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5) drawsegment(-105+x,22+yprime,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5) next return

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

  p=1000   for i = 0 to p   x=400/p*(i) y=SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) yprime=-SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) z=p/4   if x<= 400*1/4 then r=255 g=165/z*i b=0 elsif x <= 400*2/4 then r=255 g=165+(255-165)/z*(i-z*1) b=0 elsif x <= 400*3/4 then r=255-255/z*(i-z*2) g=255 b=0 elsif x <= 400 then r=0 g=255-(255-128)/z*(i-z*3) b=0 endif   drawsegment(-105+x,0+y,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5) drawsegment(-105+x,22+yprime,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5)   next   return

  Et voici le code pour un demi-cercle :

  Demi-cercle - dégradé de couleur

  p=1000 for i = 0 to p x=400/p*(i) y=SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) z=p/4 if x<= 400*1/4 then r=255 g=165/z*i b=0 elsif x <= 400*2/4 then r=255 g=165+(255-165)/z*(i-z*1) b=0 elsif x <= 400*3/4 then r=255-255/z*(i-z*2) g=255 b=0 elsif x <= 400 then r=0 g=255-(255-128)/z*(i-z*3) b=0 endif drawsegment(-105+x,0+y,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5) next return

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31

  p=1000   for i = 0 to p   x=400/p*(i) y=SQRT(SQUARE(210)-SQUARE(-210+210*2/(p-1)*i)) z=p/4   if x<= 400*1/4 then r=255 g=165/z*i b=0 elsif x <= 400*2/4 then r=255 g=165+(255-165)/z*(i-z*1) b=0 elsif x <= 400*3/4 then r=255-255/z*(i-z*2) g=255 b=0 elsif x <= 400 then r=0 g=255-(255-128)/z*(i-z*3) b=0 endif   drawsegment(-105+x,0+y,90,0) anchor (middle,xshift,yshift) COLOURED(r,g,b) style (line,5)   next   return

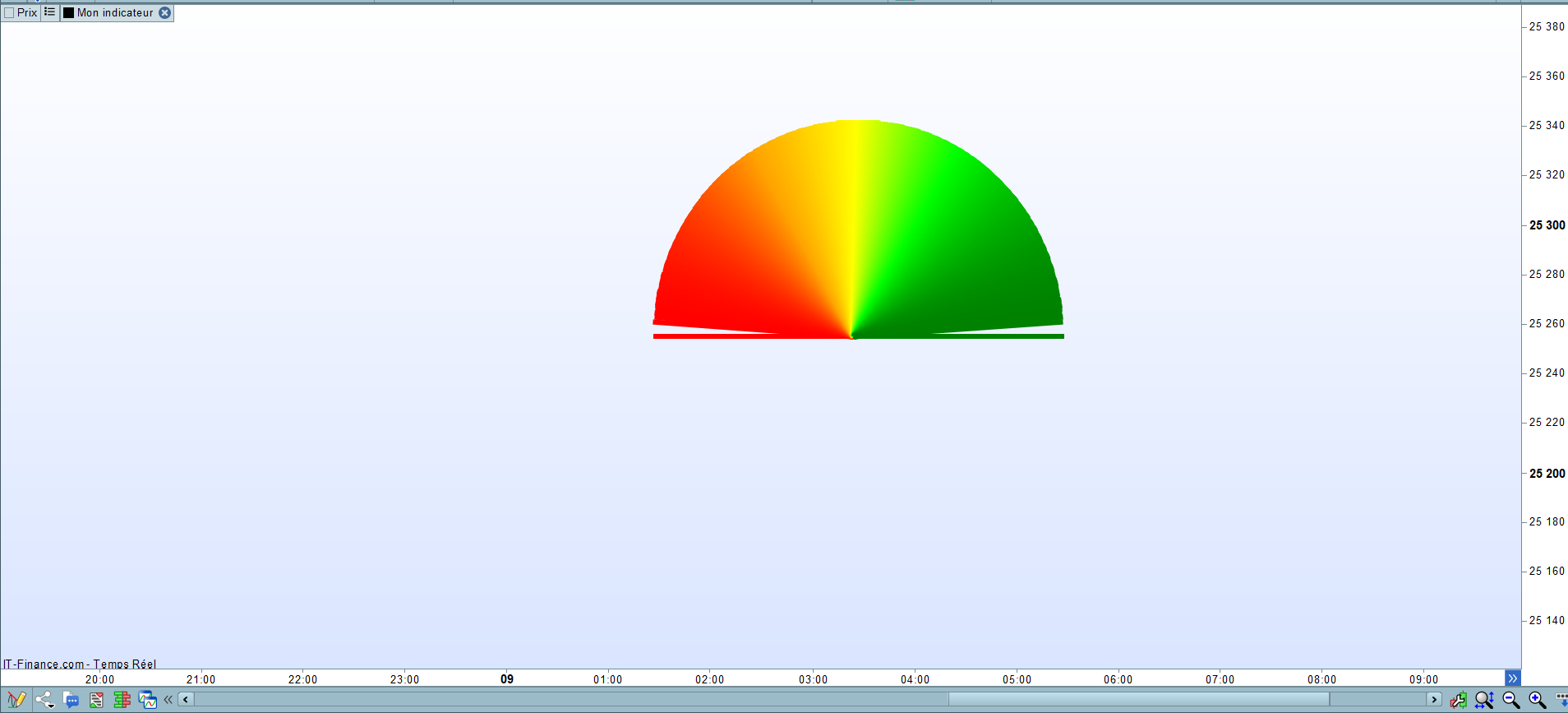

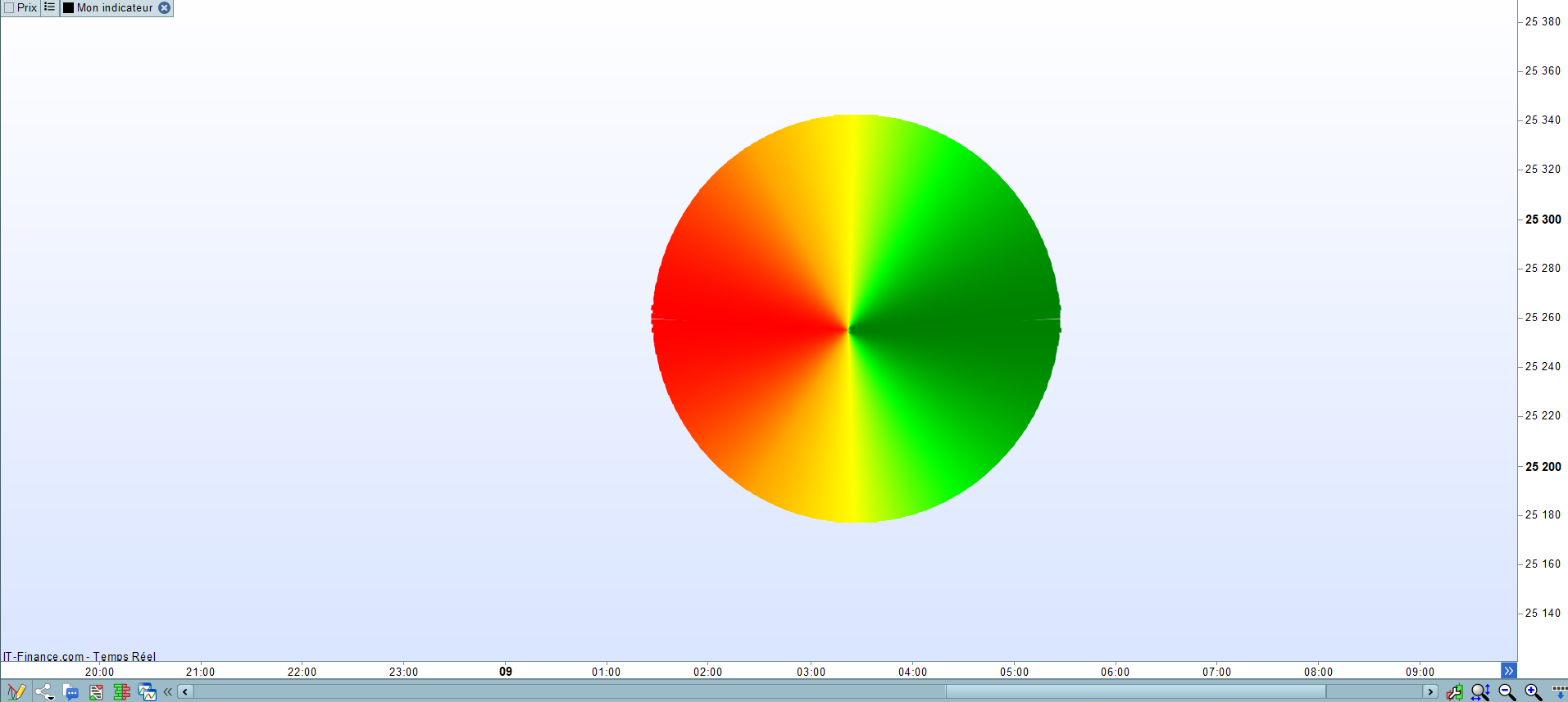

  Comme tu peux le voir sur les photos, j’ai triché sur le cercle entier en remontant le deuxième demi-cercle sur l’axe des y pour combler les trous.

  Pour le demi-cercle il y une zone non colorée car j’ai utilisé la formule mathématique d’un demi-cercle. Or dans cette formule les points ne sont pas équidistants sur l’axe des y. Ils sont larges au début, puis se resserrent et s’écartent à nouveau de l’autre côté. J’ai un moyen d’y pallier en mettant p=5000, mais le calcul prend beaucoup de temps.

  Si tu as une formule mathématique qui permet d’obtenir des points équidistants sur un cercle je suis preneur. Est-ce que ta méthode ci-avant (via l’ellipse) permet de coder le remplissage d’un demi-cercle ?

  Merci









  turame

  Participant

  Topics: 30

  Replies: 117

  Been thanked: 14 times
  01/09/2026 at 6:34 PM #255186
  Iván

  Bonjour ! Concernant vos questions :

  Demi-cercle : Il n’existe pas de solution parfaite pour éliminer complètement les espaces. C’est une limitation technique de la plateforme lors du tracé de segments à partir d’un point central vers un arc (plus on s’éloigne, plus les pixels sont espacés).

  Optimisation : La meilleure façon d’accélérer le code est d’utiliser les degrés (de 0 à 180) avec les fonctions SIN et COS, comme indiqué ci-dessous. Ce sera beaucoup plus rapide que d’utiliser 5 000 itérations, même si le résultat visuel sera moins bon.

  Ellipse : La fonction DRAWELLIPSE ne peut pas être tronquée ; elle dessine toujours la forme entière.

  En résumé : utilisez l’approche par degrés pour améliorer les performances de la plateforme, mais acceptez que de petits espaces dans le remplissage soient inévitables en raison de la résolution des pixels.

  defparam drawonlastbaronly=true // Rainbow Semicircle using Polar Coordinates (equidistant points) // 1. Configuration xCenter = barindex[50] yCenter = close radiusPrice = 50 * pipsize // Vertical radius radiusBar = 20 // Horizontal radius (in bars) // Precision: one segment per degree totalDegrees = 180 FOR i = 0 TO totalDegrees DO // Calculate angle in degrees (from 0 to 180 for a semicircle) angle = i // Trigonometry for equidistant points on the arc // x = x0 + R * cos(theta), y = y0 + R * sin(theta) // Note: SIN/COS in ProBuilder use degrees xPoint = xCenter + radiusBar * COS(angle) yPoint = yCenter + radiusPrice * SIN(angle) // Rainbow Color Logic based on the angle (Phase calculation) IF angle < 60 THEN rVal = 255 gVal = (angle * 255) / 60 bVal = 0 ELSIF angle < 120 THEN rVal = 255 - ((angle - 60) * 255) / 60 gVal = 255 bVal = (angle - 60) * 255 / 60 ELSE rVal = 0 gVal = 255 - ((angle - 120) * 255) / 60 bVal = 255 ENDIF // Drawing a segment from the center to the arc point // This creates the filled "fan" effect DRAWSEGMENT(xCenter, yCenter, xPoint, yPoint) COLOURED(rVal, gVal, bVal) STYLE(line, 2) NEXT RETURN

  1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43

  defparam drawonlastbaronly=true // Rainbow Semicircle using Polar Coordinates (equidistant points)   // 1. Configuration xCenter = barindex[50] yCenter = close radiusPrice = 50 * pipsize // Vertical radius radiusBar = 20            // Horizontal radius (in bars)   // Precision: one segment per degree totalDegrees = 180   FOR i = 0 TO totalDegrees DO    // Calculate angle in degrees (from 0 to 180 for a semicircle)    angle = i      // Trigonometry for equidistant points on the arc    // x = x0 + R * cos(theta), y = y0 + R * sin(theta)    // Note: SIN/COS in ProBuilder use degrees    xPoint = xCenter + radiusBar * COS(angle)    yPoint = yCenter + radiusPrice * SIN(angle)      // Rainbow Color Logic based on the angle (Phase calculation)    IF angle < 60 THEN       rVal = 255       gVal = (angle * 255) / 60       bVal = 0    ELSIF angle < 120 THEN       rVal = 255 - ((angle - 60) * 255) / 60       gVal = 255       bVal = (angle - 60) * 255 / 60    ELSE       rVal = 0       gVal = 255 - ((angle - 120) * 255) / 60       bVal = 255    ENDIF      // Drawing a segment from the center to the arc point    // This creates the filled "fan" effect    DRAWSEGMENT(xCenter, yCenter, xPoint, yPoint) COLOURED(rVal, gVal, bVal) STYLE(line, 2) NEXT   RETURN
