Affichage sur graphique 5min des valeurs passé 4h

This topic has 4 replies, 4 voices, and was last updated 5 days ago by bertrandpinoy.

Viewing 5 posts - 1 through 5 (of 5 total)

07/20/2025 at 7:08 AM #248963

bertrandpinoy

Objet : Affichage sur graphique 5min du bas de la mèche et du haut du corps de l’avant-dernière bougie H4

Bonjour à tous,

Je suis à la recherche d’un indicateur qui affiche sur un graphique 5 minutes un rectangle représentant l’avant-dernière bougie H4 clôturée, avec des règles très précises :

Objectif de l’indicateur :

Afficher pendant la bougie H4 en cours (donc pendant 48 bougies 5min) un rectangle horizontal avec les caractéristiques suivantes :

- - Durée : 48 bougies 5min = 4 heures (exactement).
  - Niveaux utilisés (sur l’avant-dernière bougie H4 clôturée) :
    - Niveau bas = le plus bas absolu (mèche) de la bougie H4.
    - Niveau haut = le plus haut du corps, c’est-à-dire max(open, close) → pas le high absolu.

Ce que j’ai observé comme problèmes :

- - Soit le rectangle est trop large (60 bougies / 5h),
  - Soit le niveau haut n’est pas bon : il semble prendre des valeurs de la bougie H4 en cours ou au-delà.
  - Le niveau bas, lui, est bon dans la version actuelle.

Ce que j’ai déjà testé (version partiellement fonctionnelle) :

prorealtime

CopierModifier

defparam drawonlastbaronly = false h4Bars = 48 if barindex > h4Bars * 2 then low4H = low[h4Bars * 2] highBody4H = max(open[h4Bars * 2], close[h4Bars * 2]) for i = h4Bars * 2 - 1 downto h4Bars + 1 do low4H = min(low4H, low[i]) highBody4H = max(highBody4H, max(open[i], close[i])) next startBar = barindex - (barindex mod h4Bars) if islastbarupdate then drawrectangle(startBar, low4H, startBar + h4Bars - 1, highBody4H) coloured("blue") fillcolor("blue",50) endif endif return

Résultat de cette version :

- - Le niveau bas (mèche) est juste.
  - Le niveau haut (corps) est trop haut, comme s’il prenait aussi des open/close au-delà de la bougie H4 visée.
  - Et parfois, la largeur dépasse 4h (surtout après un week-end, ou après coupure de marché).

Ce que je recherche :

Un code :

- - Qui identifie avec précision les 48 bougies 5min constituant la bougie H4 clôturée précédente,
  - Calcule :
    - le low de la mèche,
    - le haut du corps (max(open, close)) uniquement sur ces 48 bougies,
  - Puis projette un seul rectangle pendant la bougie H4 en cours (48 bougies),
  - Même après les week-ends ou coupures.

Merci à tous ceux qui pourront m’aiguiller ou corriger proprement l’approche ?
Je suis sûr que ça aidera aussi d’autres traders intéressés par l’analyse H4 sur des unités intraday.

bertrandpinoy

Participant

Topics: 28

Replies: 127

Been thanked: 9 times

07/20/2025 at 8:32 AM #248964

fifi743

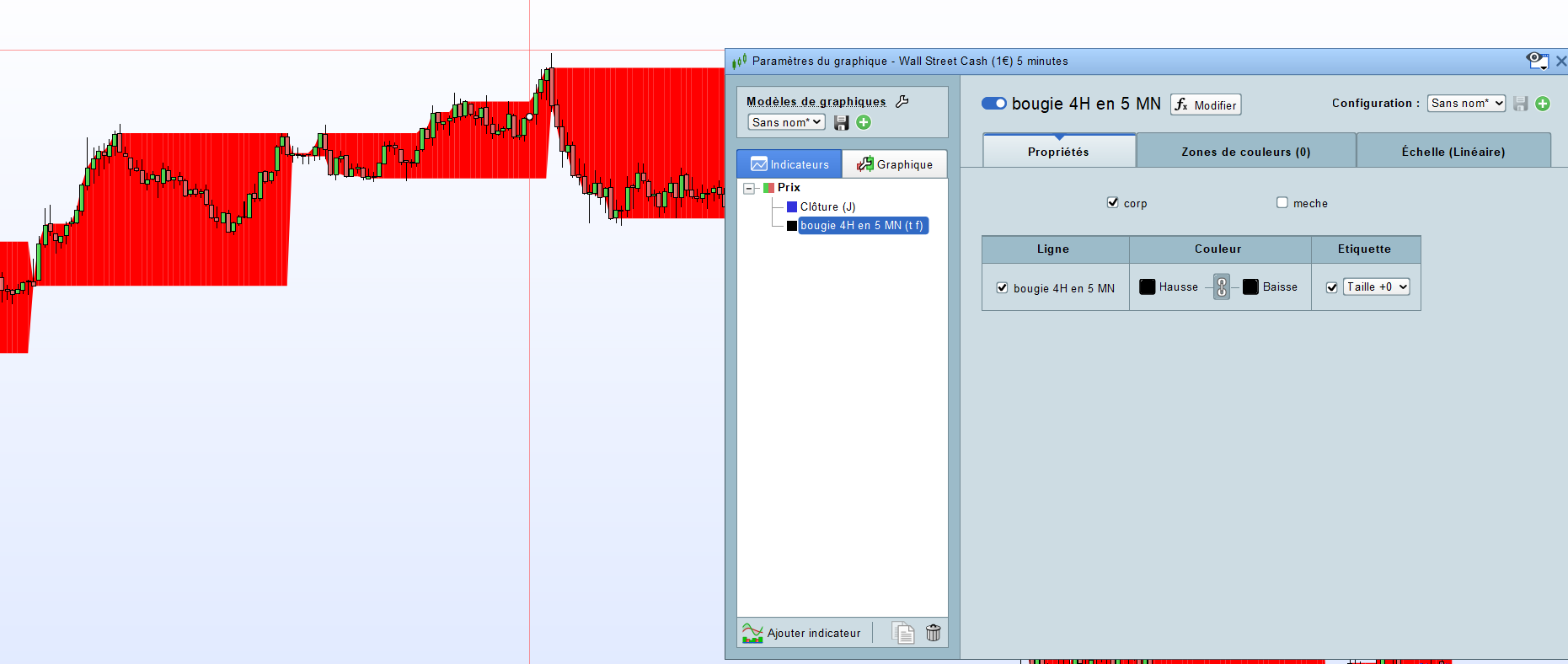

regarde ce que j’ai fait

tu as le choix entre le corps de la bougie ou les meches

4 users thanked author for this post.

Iván,

bertrandpinoy,

robertogozzi,

fifi743

Participant

Topics: 10

Replies: 987

Been thanked: 483 times

07/20/2025 at 10:38 AM #248968

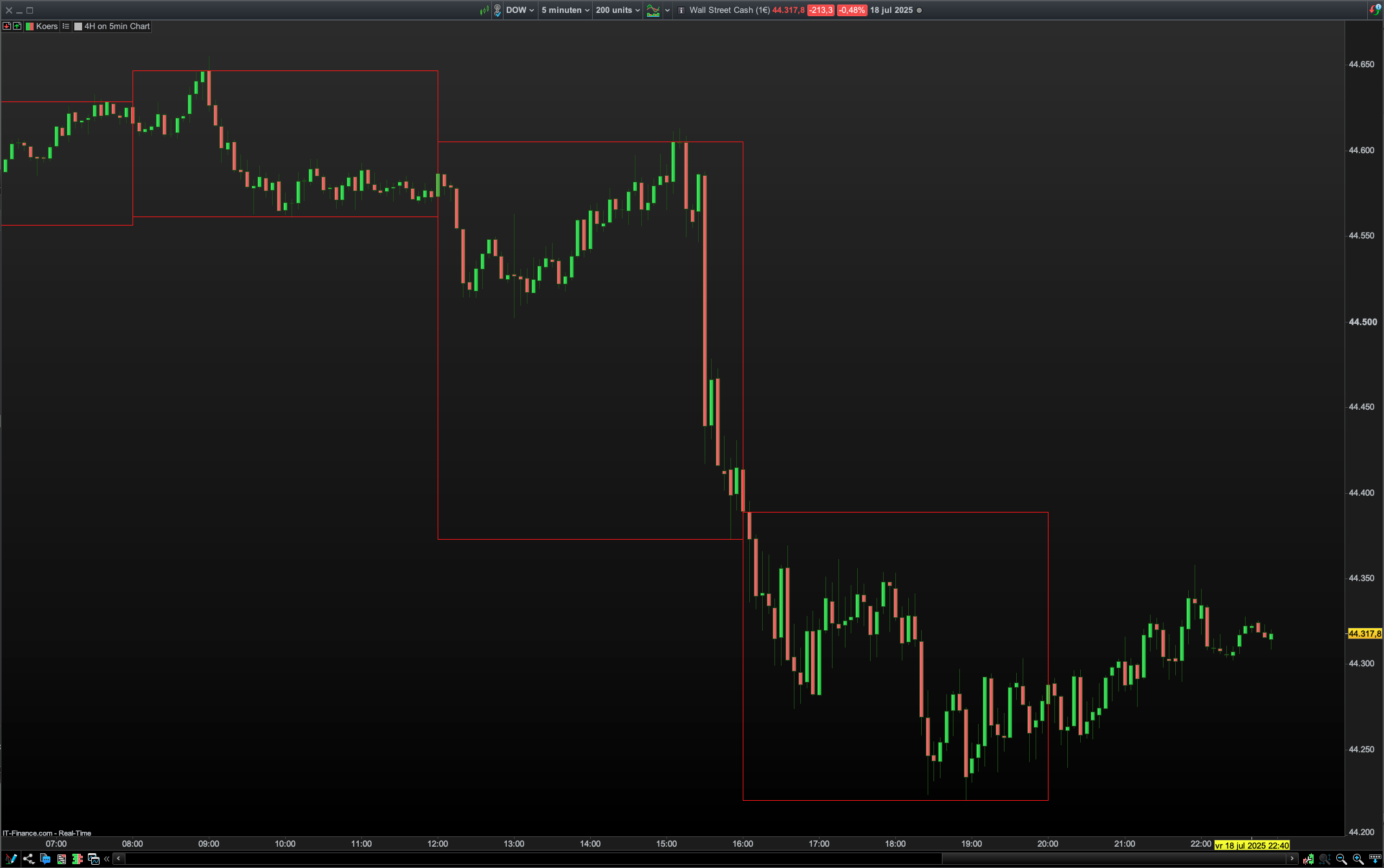

Salut
Essayez ces…

TimeFrame(5 minutes, UpdateOnClose)

If OpenTime=000000 or OpenTime=040000 or OpenTime=080000 or OpenTime=120000 or OpenTime=160000 or OpenTime=200000 then
LL=Lowest[48](Low)
HLO=Highest[48](Open)
HLC=Highest[48](Close)
xBarIndex=BarIndex
If HLO>HLC then
DrawRectangle(xBarIndex-48,HLO,xBarIndex,LL)Coloured("Red")
else
DrawRectangle(xBarIndex-48,HLC,xBarIndex,LL)Coloured("Red")
EndIf
EndIf

Return

TimeFrame(5 minutes, UpdateOnClose)

If OpenTime=000000 or OpenTime=040000 or OpenTime=080000 or OpenTime=120000 or OpenTime=160000 or OpenTime=200000 then

LL=Lowest[48](Low)

HLO=Highest[48](Open)

HLC=Highest[48](Close)

xBarIndex=BarIndex

If HLO>HLC then

DrawRectangle(xBarIndex-48,HLO,xBarIndex,LL)Coloured("Red")

else

DrawRectangle(xBarIndex-48,HLC,xBarIndex,LL)Coloured("Red")

EndIf

Return

3 users thanked author for this post.

Iván,

bertrandpinoy,

robertogozzi

Participant

Topics: 27

Replies: 2129

Been thanked: 1212 times

07/20/2025 at 3:24 PM #248984

robertogozzi

Cela fonctionne sur 1 minute, 5 minutes, etc… :

ONCE t = 40    //transparency
ONCE N = 20   //18/20=offset on a 5-minute chart for the wicks  (use 1 on a 1-h chart, 2 0n a 30-min chart, 6 on a 15-min.chart)
IF (OpenHour MOD 4 = 1) AND (OpenHour <> OpenHour[1]) THEN
   r = 255
   b = 0
   IF C4 > O4 THEN
      r = 0
      b = 255
   ENDIF
   DrawRectangle(Bar4,O4,BarIndex[1],C4)               coloured(r,0,b,t) bordercolor("Red",1)
   DrawRectangle(Bar4+N,H4,BarIndex[1]-N,max(O4,C4)) coloured(r,0,b,t) bordercolor("Red",1)
   DrawRectangle(Bar4+N,L4,BarIndex[1]-N,min(O4,C4)) coloured(r,0,b,t) bordercolor("Red",1)
   O4   = open
   H4   = high
   L4   = low
   Bar4 = BarIndex
ENDIF
C4 = close
H4 = max(H4,high)
L4 = min(L4,low)
RETURN

ONCE t = 40 //transparency

ONCE N = 20 //18/20=offset on a 5-minute chart for the wicks (use 1 on a 1-h chart, 2 0n a 30-min chart, 6 on a 15-min.chart)

IF (OpenHour MOD 4 = 1) AND (OpenHour <> OpenHour[1]) THEN

r = 255

b = 0

IF C4 > O4 THEN

r = 0

b = 255

ENDIF

DrawRectangle(Bar4,O4,BarIndex[1],C4) coloured(r,0,b,t) bordercolor("Red",1)

DrawRectangle(Bar4+N,H4,BarIndex[1]-N,max(O4,C4)) coloured(r,0,b,t) bordercolor("Red",1)

DrawRectangle(Bar4+N,L4,BarIndex[1]-N,min(O4,C4)) coloured(r,0,b,t) bordercolor("Red",1)

O4 = open

H4 = high

L4 = low

Bar4 = BarIndex

ENDIF

C4 = close

H4 = max(H4,high)

L4 = min(L4,low)

RETURN

2 users thanked author for this post.

Iván,

bertrandpinoy

robertogozzi

Moderator

Topics: 69

Replies: 17689

Been thanked: 4396 times

07/20/2025 at 5:44 PM #248987

bertrandpinoy

Bonjour titi,

Merci beaucoup pour ta contribution claire et bien structurée. Elle correspondait presque parfaitement à mon besoin ! J’ai apporté une petite adaptation pour que les niveaux de la bougie H4 soient figés après clôture, et affichés pendant la H4 suivante, plutôt que recalculés en continu.

Ta logique est très propre, et ta structuration m’a beaucoup aidé à comprendre les étapes.

Encore merci 🙏

(Je poste ici aussi la version modifiée, si ça peut aider d’autres)

// Initialisation
ONCE mechehh = high
ONCE mechell = low
ONCE corphh = max(open, close)
ONCE corpll = min(open, close)
ONCE barCount = 0
ONCE save = 0

// Détection du début d’une nouvelle bougie H4 (heures fixes)
IF opentime = 010000 OR opentime = 050000 OR opentime = 090000 OR opentime = 130000 OR opentime = 170000 OR opentime = 210000 THEN
// Sauvegarder les extrêmes calculés précédemment
lastMechehh = mechehh
lastMechell = mechell
lastCorphh = corphh
lastCorpll = corpll
save = 1
barCount = 0

// Réinitialisation pour la nouvelle bougie H4 en formation
mechehh = high
mechell = low
corphh = max(open, close)
corpll = min(open, close)
ENDIF

// Pendant la H4 en cours (on accumule les extrêmes)
IF save = 1 THEN
mechehh = max(mechehh, high)
mechell = min(mechell, low)
corphh = max(corphh, max(open, close))
corpll = min(corpll, min(open, close))
barCount = barCount + 1
ENDIF

// Affichage des niveaux de la bougie H4 PRÉCÉDENTE
IF barCount > 0 AND barCount <= 48 THEN
if corp = 1 then
COLORBETWEEN(lastCorpll, lastCorphh, “RED”)
endif
if meche = 1 then
COLORBETWEEN(lastMechell, lastMechehh, “BLUE”)
endif
ENDIF

RETURN

1 user thanked author for this post.

Iván

bertrandpinoy

Participant

Topics: 28

Replies: 127

Been thanked: 9 times

Author
